【UnityShader】オブジェクトにテクスチャを貼る #9
前回の成果
リムライティングができるようになった。
今回やること
今回はオブジェクトにテクスチャを貼ります。
準備

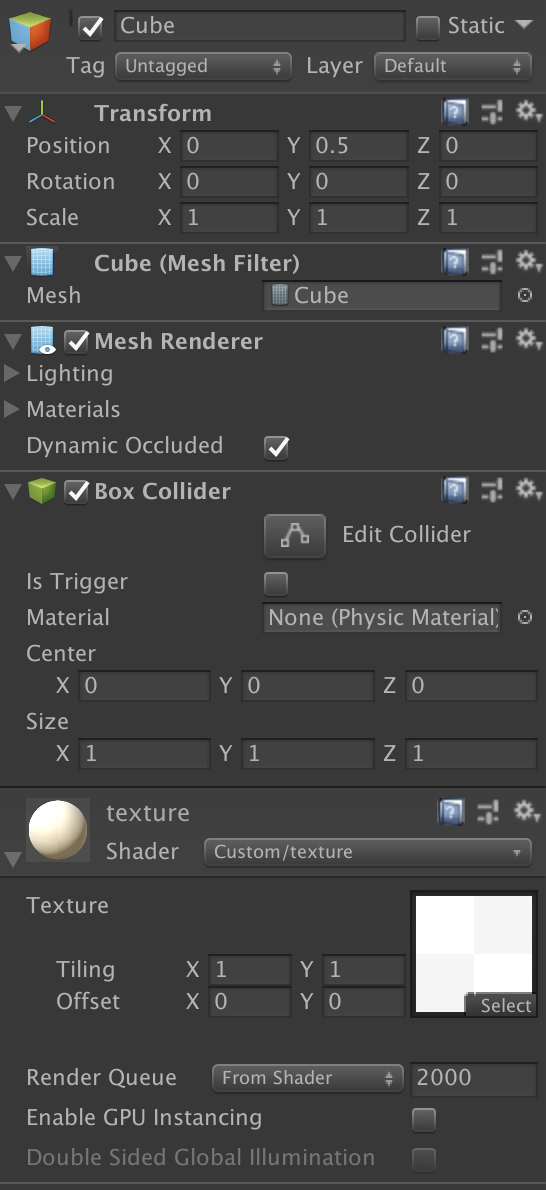

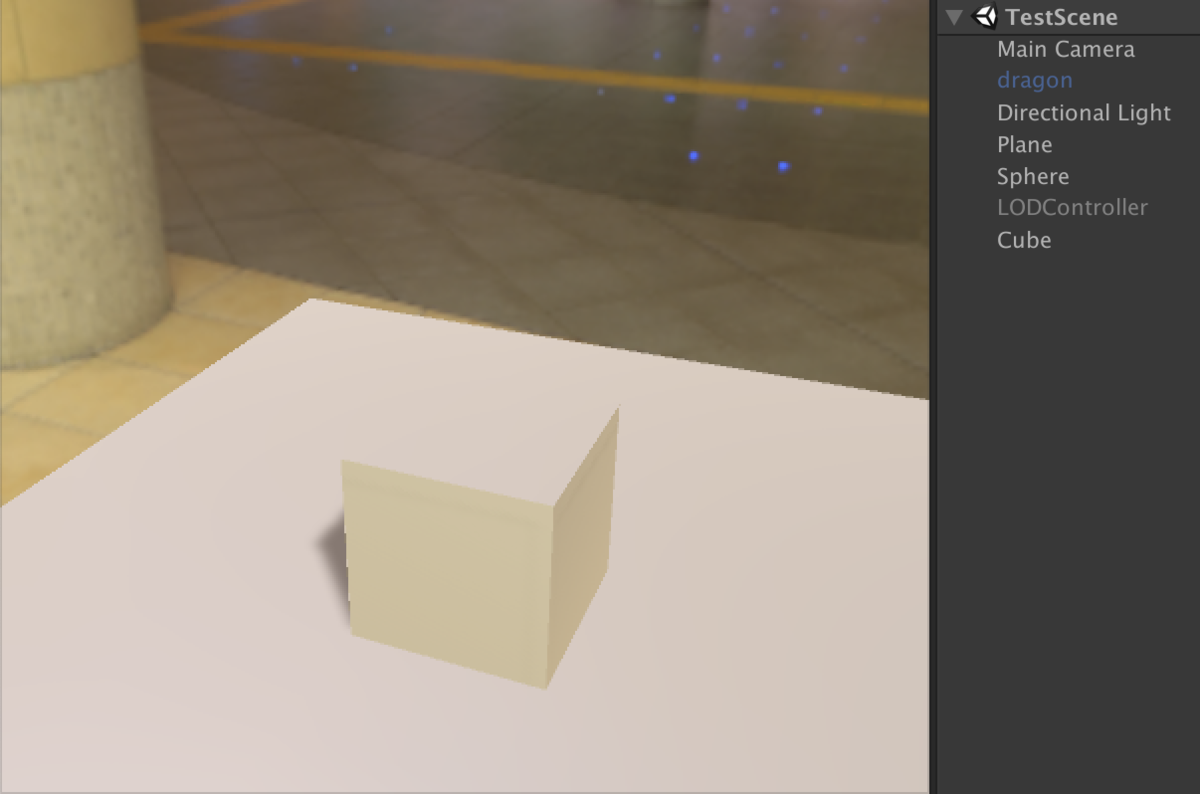

上の図のように、SceneにCubeを置いて、今回制作したMaterialをAttachしてください。
ソースコード
Shader "Custom/texture" { Properties { _MainTex("Texture", 2D) = "white" {} } SubShader { Tags { "RenderType" = "Opaque"} LOD 200 CGPROGRAM #pragma surface surf Standard fullforwardshadows #pragma target 3.0 struct Input { float2 uv_MainTex; }; sampler2D _MainTex; void surf(Input IN, inout SurfaceOutputStandard o) { o.Albedo = tex2D(_MainTex, IN.uv_MainTex); } ENDCG } FallBack "Diffuse" }
やっていることはベースカラーを変えているだけですが、tex2Dが不明です。
まずは以前紹介しきれなかった#pragmaの他の機能について説明します。
fullforwardshadows
このディレクティブは影やテッセレーションを制御するためのものです。
| ディレクティブ名 | 用途 |
|---|---|
| addshadow | 頂点シェーダーでモデルの形を変化させた時の影の位置を正しい位置にする |
| fullforwardshadows | ポイントライトやスポットライト ※指定しないとデフォルトで設定されている |
| tessellate:TessFunction | テッセレーション |
今回の内容とあまり関係ないので、詳しく紹介してあるサイト様のリンクを貼っておきます。
addshadow
fullforwardshadows
tessellate:TessFunction
テッセレーションとは、ポリゴンをより細かく分割する手法のことです。
今回はfullforwardshadowsを明示的に記述しなくても大丈夫ですが、
#pragma surface surf Standard
は定義しておかないとエラーになってしまいます。
Albedoにテクスチャの情報を代入する
サーフェスシェーダーは、1ピクセル毎にsurfメソッドが実行されるため、現在処理しているテクスチャの位置を知っている必要があります。
sampler2D
テクスチャをシェーダー内で使用するためには、sampler2D型の変数が必要となります。
なので、
sampler2D _MainTex;
この変数を定義しています。
uv_MainTex
struct Input {
float2 uv_MainTex;
};
こちらはテクスチャの座標を表しています。
今回の場合ですと、Propertyから入ってくる_MainTexのUV座標が自動的に代入されます。
UV座標とは、オブジェクトの頂点座標にテクスチャのどの部分を描画するかを0〜1の間の値で示したものとなります。
tex2D
void surf(Input IN, inout SurfaceOutputStandard o) {
o.Albedo = tex2D(_MainTex, IN.uv_MainTex);
}
UV座標(uv_MainTex)からテクスチャ(_MainTex)のピクセルの色を計算して返す関数となります。
ですので、Albedoの中にテクスチャの色が入ります。
こちらのサイト様を参考にさせていただきました。 www.atmarkit.co.jp
inspectorにテクスチャを入れる

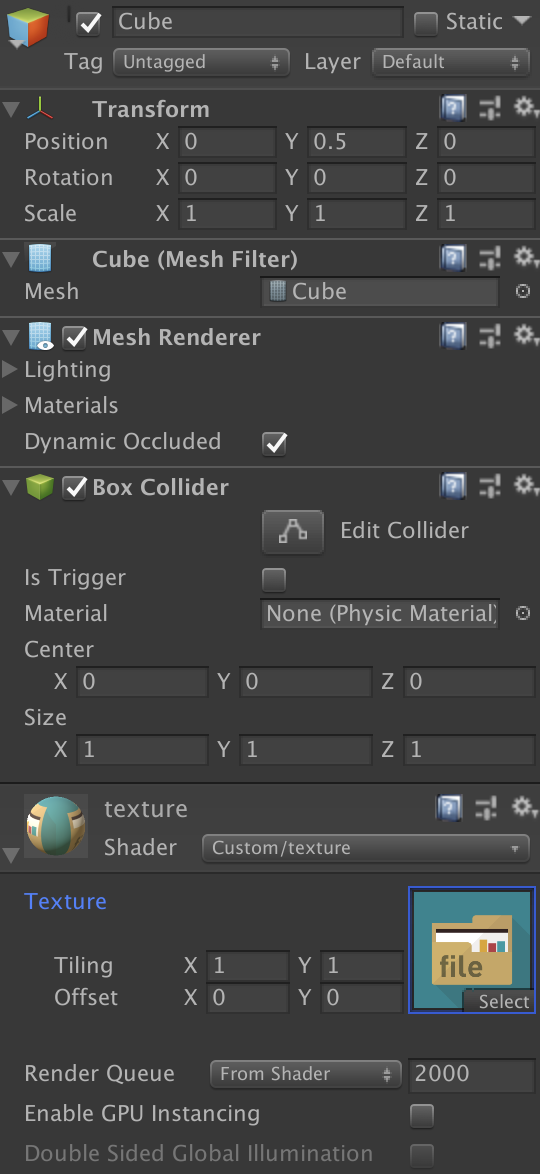

マテリアルに適当なtexture入れます。

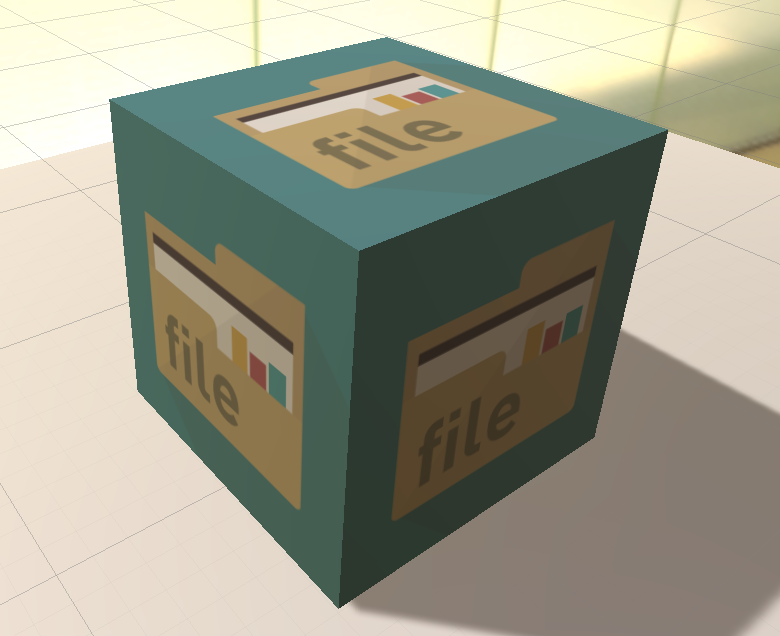

結果

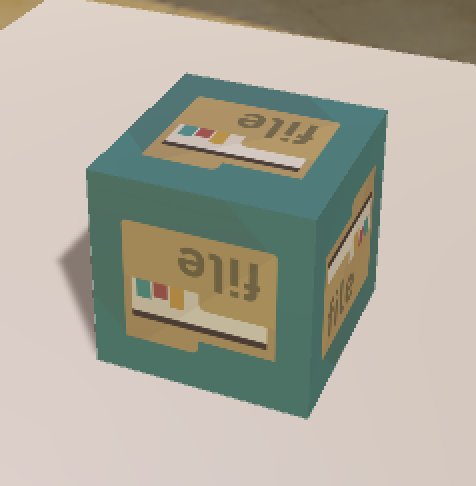

あれ、なんか逆になってる。。。面によっては正しい面もあります。
どうして逆になるのか
3DグラフィックにはUVマッピングというものがあります。
これは、UV座標系を使用し、テクスチャをマッピングするものです。
これらはMayaやBlenderといったモデリングツールで設定されており、Unity側でUVを編集する方法はおそらくないです。
と書かれています。
じゃあどうするの？

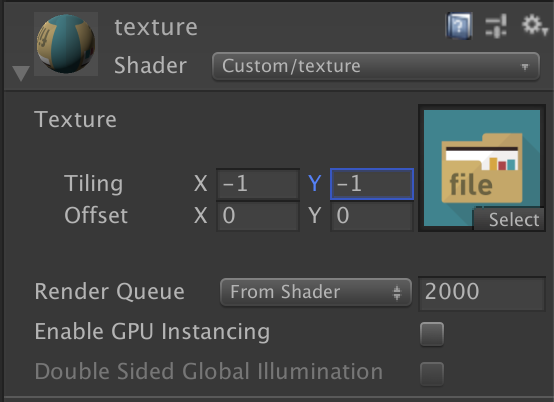

アタッチしたマテリアルのTilingのX、Yの値を-1にします。

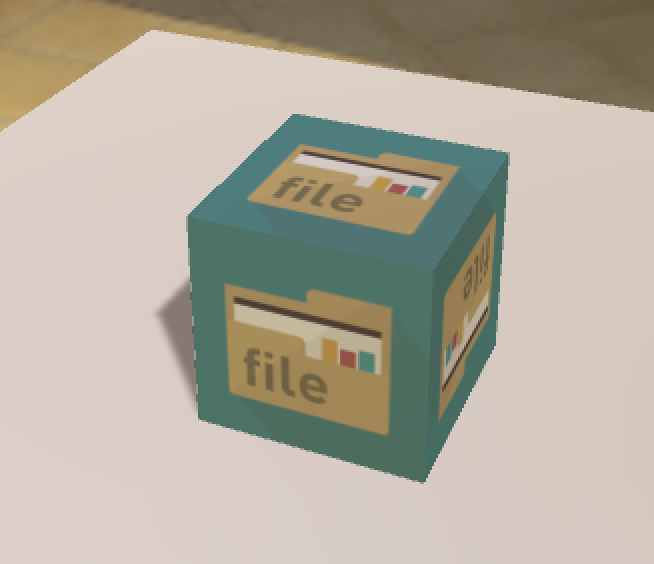

そうすることで描画が逆となります。
この方法はかなりゴリ押しなので、ちゃんとやるなら1から自分でtextureを生成した方が良さそうですね。
ソースコードにコメントを付与
Shader "Custom/texture" { // プロパティ Properties { // テクスチャのデータ _MainTex("Texture", 2D) = "white" {} } // あとで理解する SubShader { // 一般的なシェーダーを使用 Tags { "RenderType" = "Opaque"} // しきい値 LOD 200 // あとで理解する CGPROGRAM // フォワードレンダリング #pragma surface surf Standard fullforwardshadows // あとで理解する #pragma target 3.0 // inpur構造体 struct Input { // テクスチャのデータ float2 uv_MainTex; }; // テクスチャのデータ sampler2D _MainTex; // surf関数 void surf(Input IN, inout SurfaceOutputStandard o) { // テクスチャのピクセルの色を返す o.Albedo = tex2D(_MainTex, IN.uv_MainTex); } // あとで理解する ENDCG } // あとで理解する FallBack "Diffuse" }
今回はこれで終わりです！
