【UnityShader】#pragmaのalpha #5 - 知識0からのUnityShader勉強

前回の成果

TagブロックからTransparentを指定する意味がわかった。

soramamenatan.hatenablog.com

今回やること

#pragma宣言の意味を理解して、今回こそ3Dオブジェクトの透明度を変化させる！

alpha:fade

// 今まで
#pragma surface surf Standard fullforwardshadows

// 今回
#pragma surface surf Standard alpha:fade

これの一番最後の部分ですね。
これが何を意味しているかを勉強していきます。

オプション名	用途
alpha	透過部分を存在しているように見せる
alpha:auto	alphaと同じ
alpha:blend	アルファブレンディングを可能にする
alpha:fade	透過部分を存在していないように見せる

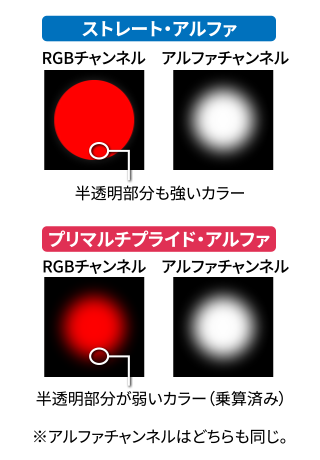

alpha:premul	プレマルチプライドアルファ透明度を可能にする
alphatest:VariableName	アルファカットアウト透明度を有効にする

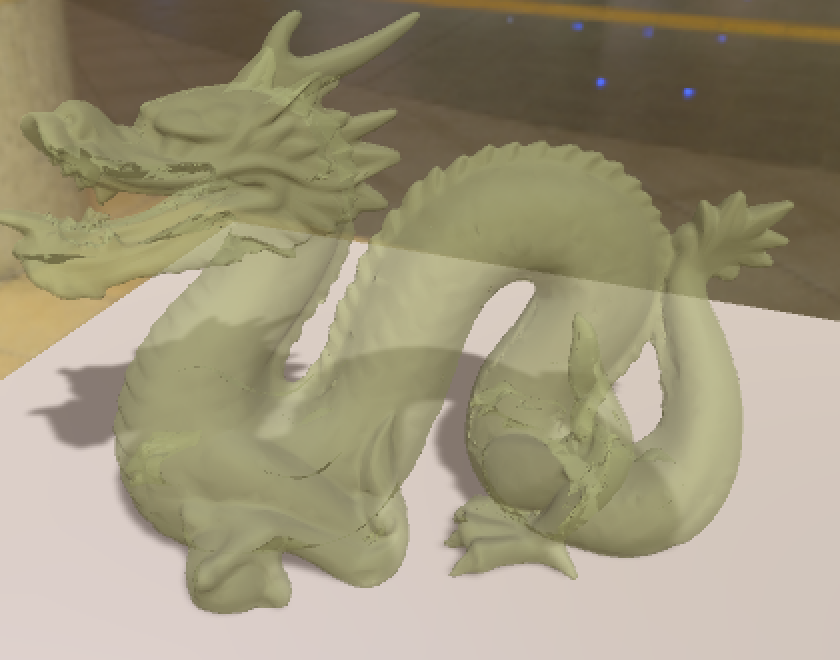

alpha

f:id:soramamenatan:20190604142214p:plain

普通に透過している。

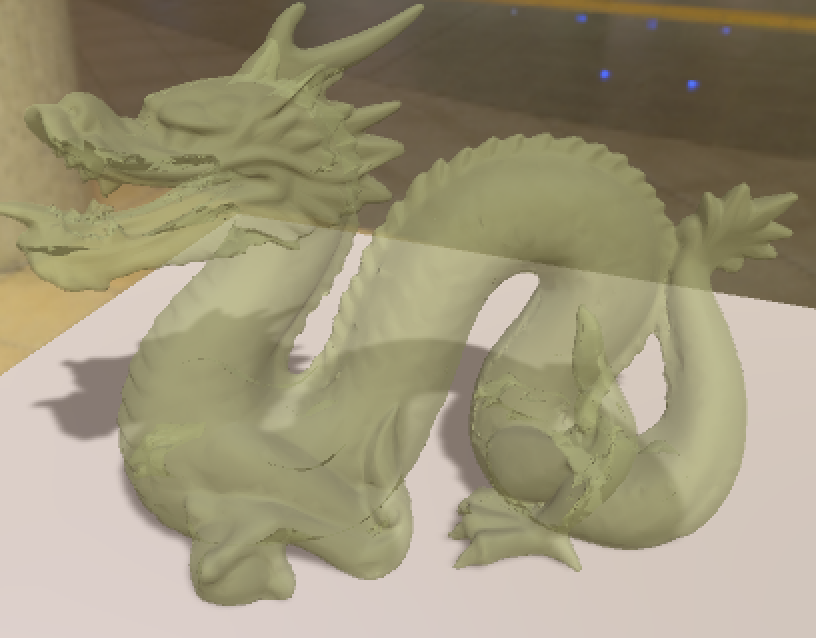

alpha:auto

f:id:soramamenatan:20190604142340p:plain

alphaに比べて若干影が濃いような気もするが、Unityエディタ上で違いをみてもなにもわからかった。

alpha:blend

f:id:soramamenatan:20190604142655p:plain

ほんの僅かに、透明度がリアルになった。

alpha:fade

f:id:soramamenatan:20190604142655p:plain

blendと同じ。

alpha:premul

f:id:soramamenatan:20190604143403p:plain

alphaとalpha:autoと同じ。

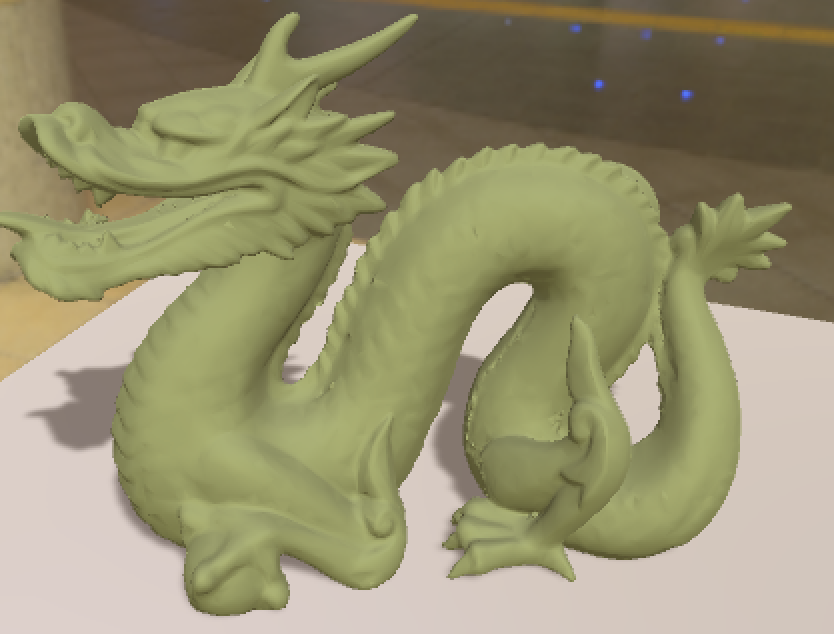

alphatest:VariableName

f:id:soramamenatan:20190604143654p:plain

そもそも透過されていない。
用途が違いそう。

そもそも指定しないと？

f:id:soramamenatan:20190604143654p:plain

透過されません。

結局どれ使えばいい？？

調べてみた感じ、基本autoとfadeで良さそう。
~~他のものは高度すぎてわからなかった~~

他にも沢山あるのですが、紹介しきれないので詳しく知りたい方は公式を確認してください。

docs.unity3d.com

今回の成果

f:id:soramamenatan:20190604142655p:plain

とりあえず透明になった〜〜〜！

ソースコードにコメントを付与

Shader "Custom/translucent"
{
    SubShader {
        // 半透明オブジェクトを一番最後に描画する
        Tags { "Queue" = "Transparent"}
        // あとで理解する
        LOD 200

        // あとで理解する
        CGPROGRAM
        // 透過させる
        #pragma surface surf Standard alpha:fade
        // あとで理解する
        #pragma target 3.0

        // Input構造体
        struct Input{
            float2 uv_MainTex;
        };

        // surf関数
        void surf(Input IN, inout SurfaceOutputStandard o){
            // ベースカラーの変更
            o.Albedo = fixed4(0.6f,0.7f,0.4f,1);
            // アルファ値の変更
            o.Alpha = 0.6f;
        }
        // あとで理解する
        ENDCG
    }
    // あとで理解する
    FallBack "Diffuse"
}
